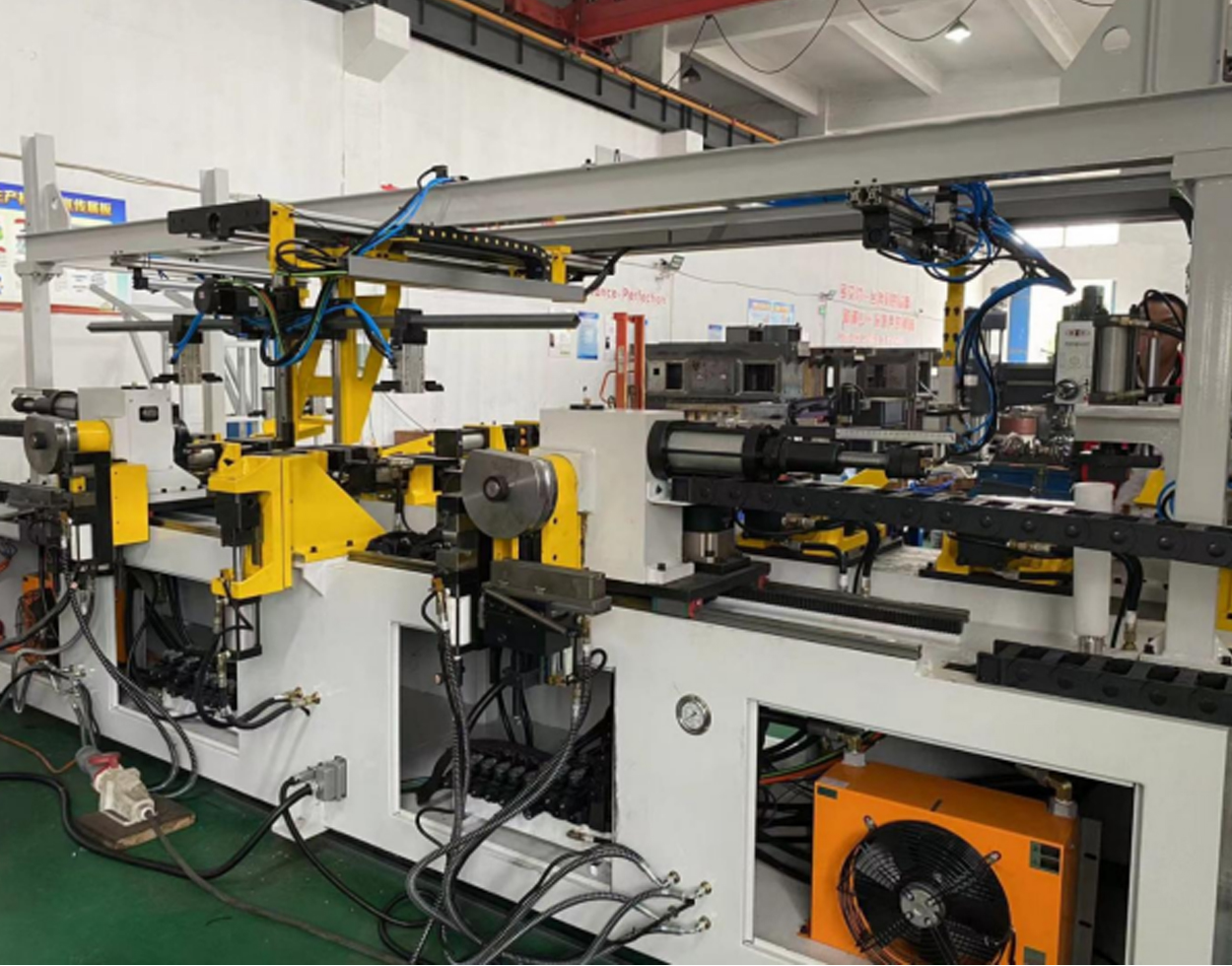

自动上下料双弯生产线

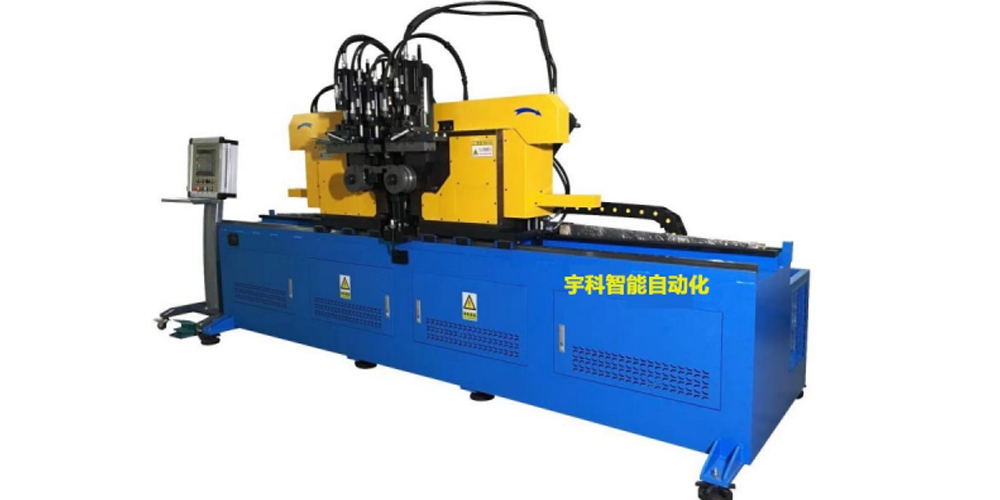

一、SW-39CNC*2A-1S 双头弯管机特点：

PLC 控制、伺服驱动、实现冷态下管材及型材的缠绕弯曲；手动、自动、半循环、全循环可灵活选择；移动式脚踏开关操作方便，且具有启动、急停、急停继续三种功能，安全性提高；自动计数，便于组织生产；轮模、弯管臂设计精巧，成品管取出方便；小管径可多支弯曲；可双头或单头弯曲加工，是管材、型材加工的理想设备。

*根据底座结构不同分标准型与中夹旋转型。

标准型：不可回转三维空间角度，双头可任意调整弯管角度从 0-180 度，但须考虑取料问题。

*PLC 控制，方便操作，易于维护。

*可分全循环，半循环，手动，自动选择操作。

*可依不同材料外径，依其大小选择 1 次 1 支或 2 支以上的操作。

*标准配件：挡尺一组。

项目/机型	单位	机型	备注
项目/机型	单位	SW-39CNC×4A-1S	备注
最大弯管能力	mm	Φ40	1. 最小弯曲半径可根据管子直径。
弯管半径范围	mm	200	2. 最大弯曲半径可根据客户要求。
两轮模中心调节范围	mm	230-2680	4. 弯曲速度：两个弯90°人工上料+自动弯曲 +自动落料7 秒 5. 4 个弯 90°，人工上料 +自动弯曲+自动落料 12 秒。
最大弯曲角度	°	180°
弯曲速度	秒	90°/秒
一次弯管支数（以实际弯管效果为准）	支	Φ16/4 支
		Φ19/4 支
		Φ22/3 支
弯管转角精度	°	±0.1
系统最大压力	Mpa	10
油泵排量（一台机两组油泵）	L	① 号 31
油泵排量（一台机两组油泵）	L	② 号 23
油箱容积	L	① 号 100
油箱容积	L	② 号 100
电机动率（油泵马达）	KW	5.5*2 个
伺服马达功率	KW	1.5*2个
向下弯曲轮模中心离地间隙	m	1.2
机器重量	KG	3500
机器尺寸（长×宽×高)	mm	4100×1550× 2200
