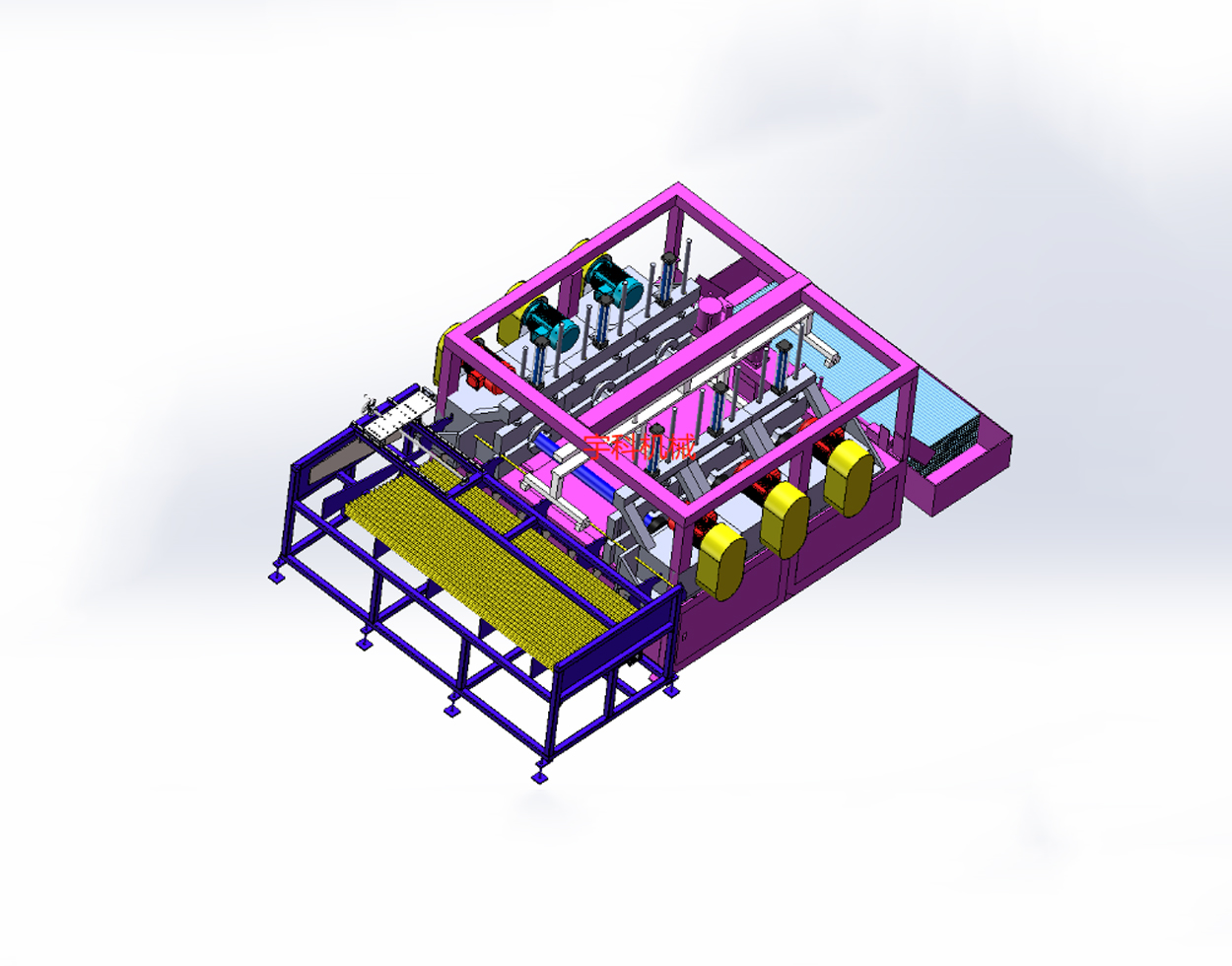

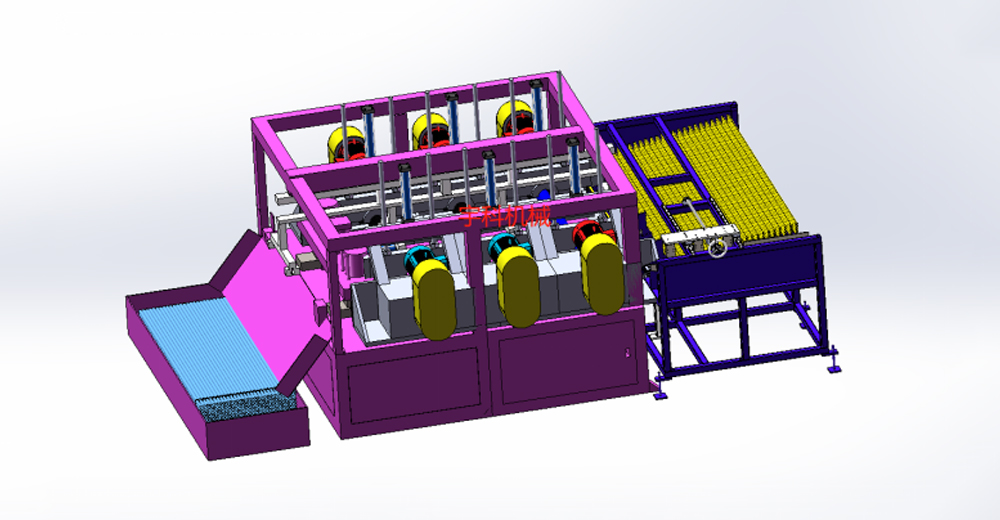

YK-30CNC自动上下上料双头倒角

图库
视频

技术要求:

1,轴心(实心棒料)规格:Φ8 Φ10 Φ11 Φ12 Φ14 Φ17

2轴心(实心棒料)长度:200-1400mm

3切割材质含碳钢/不锈钢/镀锌轴

4调节长度:电动调节

轴心攻丝公差

内螺纹	底孔尺寸Φ	螺纹尺寸
M6	5.2	15
M8	7.0	15-20
M10	8.7	18-22

设备要求:双头自动加工,包括上料,倒角,钻孔,攻丝等工序

加工生产时间＜10S

实现快速换型小于5风中(换型包括换工装,装夹调整参数等.

技术文件名称	描述	备注

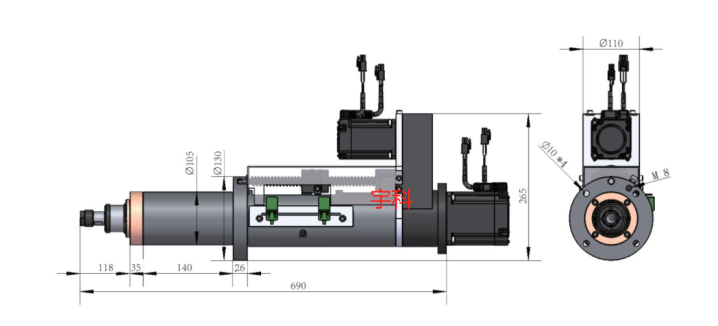

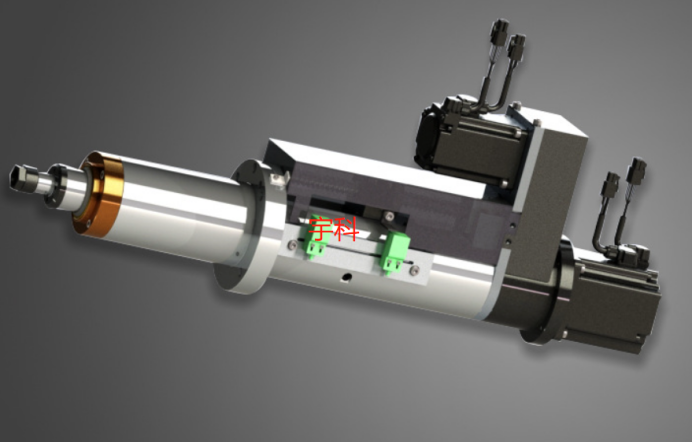

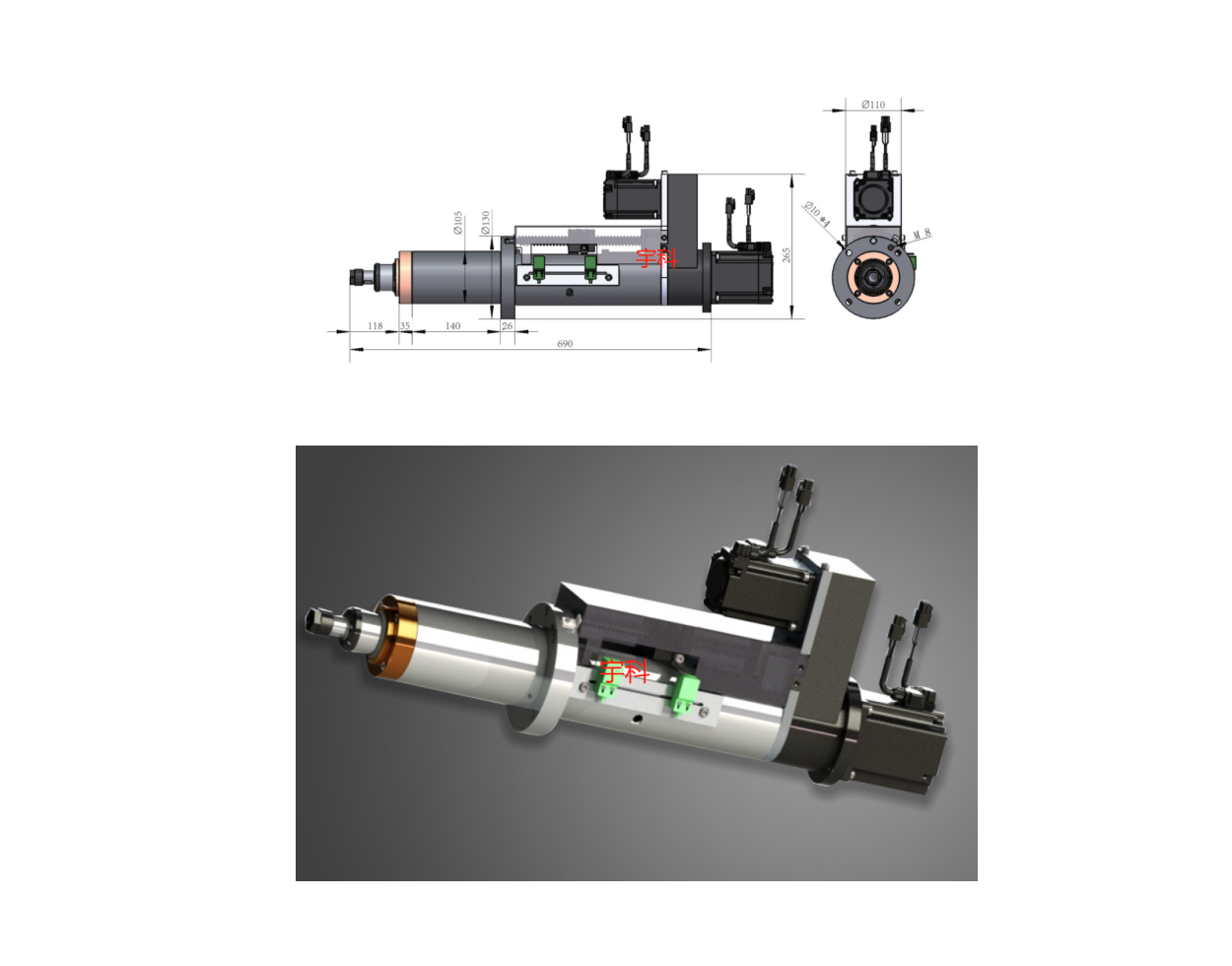

动力头机构

M6-M10(S45C)

ER32(Ø6--Ø10)

120mm

数控设定

64kg

免维护

沟型，YK-5GT

5000rpm

2.2kw/0.75kw,220V

主轴轴承	7302C2,7301C1
皮带轮轴承	6303ZZ*2
油封	DKB-80,52*6×1

加工能力

型号

转速rpm

单轴及多轴加工能力

行程调节范围（mm）

BD3

快进

切削

1轴

2轴

3轴

4轴

最大行程

快进行程

切削行程

铝

钢

铝

钢

铝

钢

铝

钢

MAX 5000

调速范围0~4000

M24

M21

M20

M17

M16

M12

0~120

0~100

0~80

技术参数

型号	YK-30CNC自动上下上料双头倒角（倒外角+中心定孔）-双头钻孔-双头攻丝-吹铁屑-出料生产线
主电机功率	2.2/0.75kw*6
适用外径	6-25mm（可定制）
加工长度	200-1400mm（可定制）
加工精度	±0.1mm
加工速度	12秒/个左右
适用材质	钢管、铁管、不锈钢管、铝管、铜管、塑胶管、尼龙管、圆棒
机器外形尺寸	450028001600mm

设备配置

配件名称	规格型号
主电机	2.2KW*6 日本三菱
进刀伺服电机	0.75W*6 日本三菱
油泵	日本
电磁阀	日本油研
变压器	施耐德
接触器	施耐德
热继电器	施耐德
接近开关	施耐德
工作压力	MPA5-20KG
主轴	铸件
机头	铸件
适用材质	钢管，铁管，不锈钢管，铝管，铜管，塑胶管，圆棒。
液压机构	加紧油缸挡料油缸进刀油缸
电控部分	1、操作箱2、操作按钮3变压继电器

装箱单

序号	货物名称	数量	备注
1	主机	1台
2	刀片□	1片	安装在刀盘上
3	刀片△	2片	安装在刀盘上
4	内六角扳手（2.5、3、4、5、6、8、10）	各1件	在工具箱内
5	呆扳手 12-14	1把	在工具箱内
6	呆扳手 17-19	1把	在工具箱内
	梅花扳手T8	1把
	活络扳手	1把	在工具箱内
7	操作说明书（其中包括）	1本	随机文件
	A.气压系统原理图
	B.电器原理图
	C.操作使用和维护保养说明
8	产品合格证	1页	随机文件
9	装箱单	1页	随机文件

技术资料

（一）使用说明书

每台倒角机的使用中文说明书包括（安装适应维修操作说明书、电器原理图、模具图）各一份

售后服务

1）倒角机的质量保修期为验收合格后12个月。在此期间，设备发生故障和损坏，均由供方负责免费到现场进行维修

2）在质保期内，在收到要求服务通知后及时予以电话答复，维修人员48小时内到达现场，在保修和售后服务过程中，维修人员做到故障不排除，不得撤离现场，直到满意为止

3）保修期满后在收到要求服务的通知后及时的予以电话答复，维修人员48小时内到达现场，维修用的材料费用按照优惠价格收取，免收维修人工，交通费按实际支出报销

验收及培训

1.出厂验收

（1）设备制造完毕，须在制造厂进行厂前验收。将派人赴现场进行设备验收

（2）经双方签暑并确认合格后，倒角机可发货

2.培训

设备抵达后立即安排人员进行无偿的设备指导安装、调试、操作人员及维修人员的培训，将提供免费的技术培训，负责培训操作人员使人员熟悉其性能，熟练操作使用，直到完全掌握为止

YK-30CNC自动上下上料双头倒角
