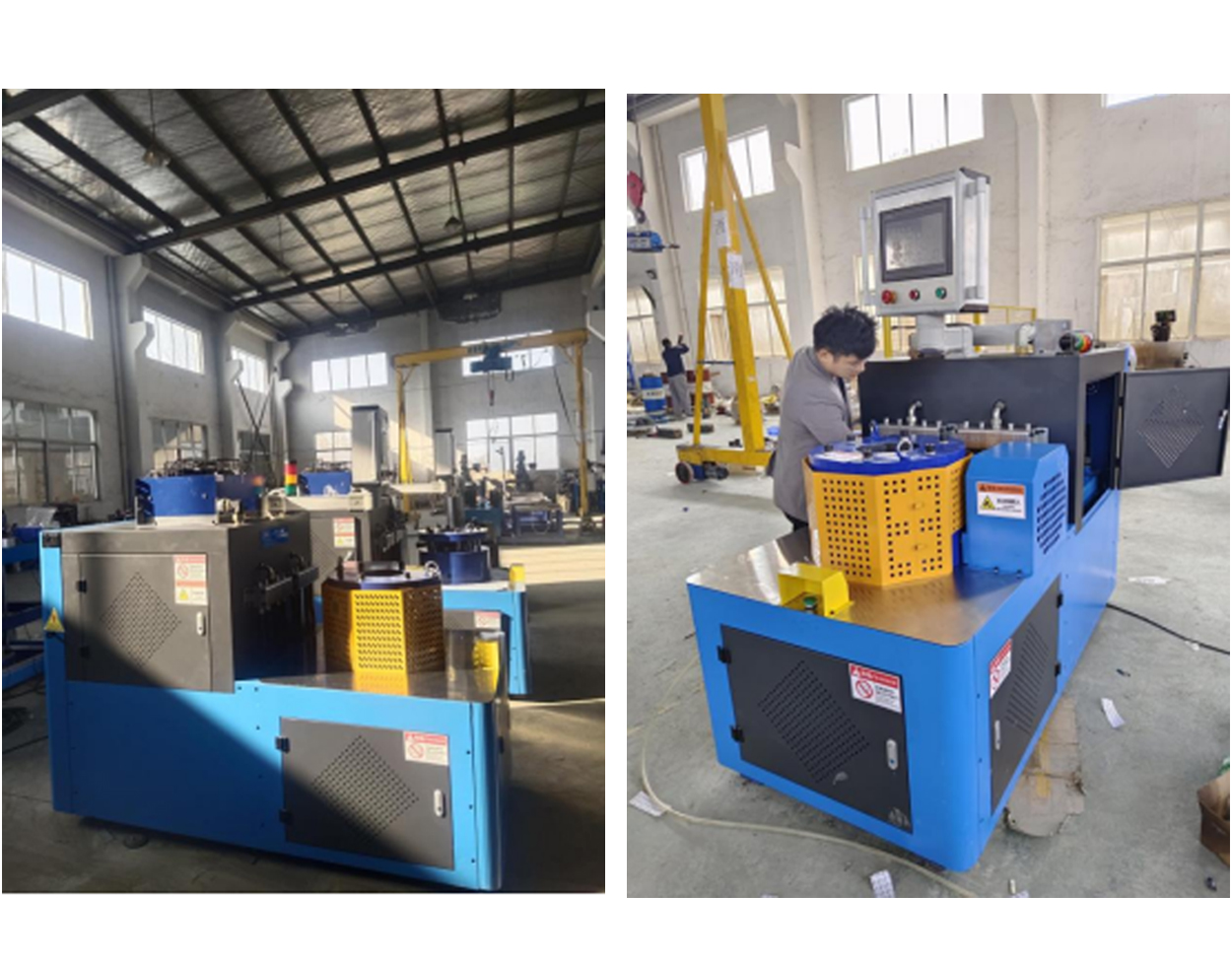

TF-140 兼容成型机

本公司自主研发制造机械成型机，专注于卡压管件，汽车配件管件的成型制作主要介绍TF-140/TF-380 两款兼容成型机

TF-140 兼容成型机是本公司年售百余台畅销产品，客户群体多数用于卡压式管件成型加工

1、工作原理：把工件放置在涨紧模具内，通过锥形模具的多次拉升来起到涨紧作用， 达到模具内腔和涨紧工件外形一致。

2、成型时间：每步 2 秒，一般选用 12-16 步，每件合计约 30 秒

3、生产直径：DN32-108，加大型DN100-200 管件壁厚范围：0.5-3mm

4、兼容性强：可生产环压系列，双卡压系列，单卡压系列

5、生产材质：碳钢，不锈钢，不锈铁，紫铜等材质

6、操作简单：每人操作 2-3 台，对工种要求低，便捷式换模 10-15 分钟

7、节约电费：总功率约 9 千瓦/时，配伺服电机

8、模具兼容：一套成型模具可同时加工多型号，材料长度 50-3000mm（含短接，直通，

90 度，45 度，三通，B 型弯头 ）

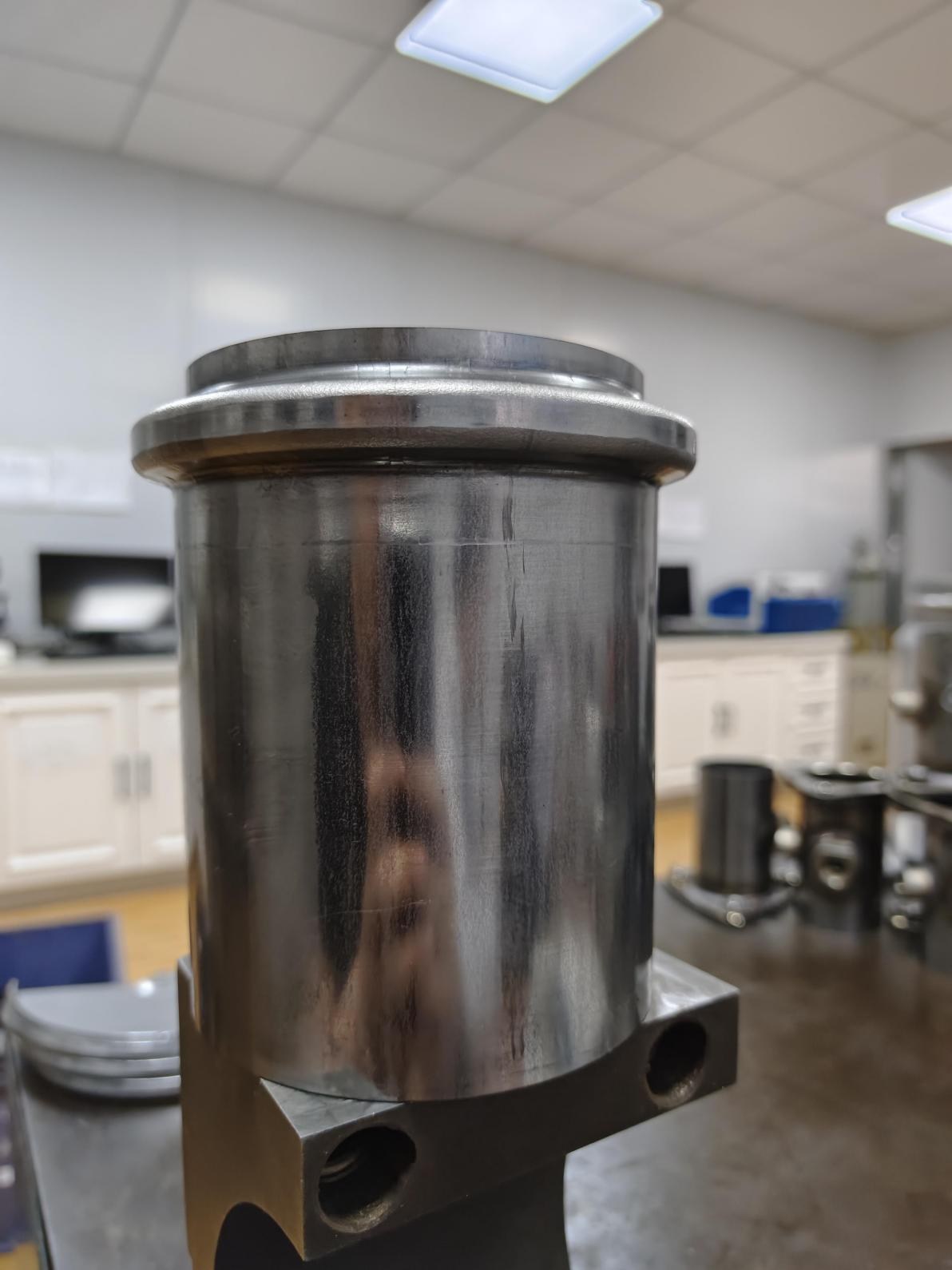

9.模具采用 Cr12MoV 或 skd11 模具钢淬火而成，淬火硬度为 56 度以上，表面光滑无毛刺，达到生产合格管件的目的

10、高压低用：压力元件配 16 兆帕，油缸油管 31 兆帕，工作压力仅用 3-7 兆帕，高配置低载荷工作，延长各部件使用寿命，大大降低故障率

11、设备尺寸：宽 1 米长 2 米总高 1.5 米，操作高度 1.1 米，按照人体舒适操作设计

12、安全配置：防护罩，光栅对射保

13、护备重量：约 2.8 吨（包含液压油 240 升）设备冷却系统：自带风冷，无需另配冷油机

14、控制系统：选用西门子PLC，运算稳定，程序可在线升级维护

15、运行环境和外部条件：室内安装，-5°<运行环境<45°电压：380 伏

 16、管件成型后尺寸公差±0.2mm

 17、年销售小设备约 100 余台，大设备 20 约台左右。已售区域，销售领域长春，大连，青岛，天津，淄博，商丘，芜湖，广源，南通，张家港，常州，温州，宁波，玉环，佛山，肇   州，潮州，汕头，玉林等地

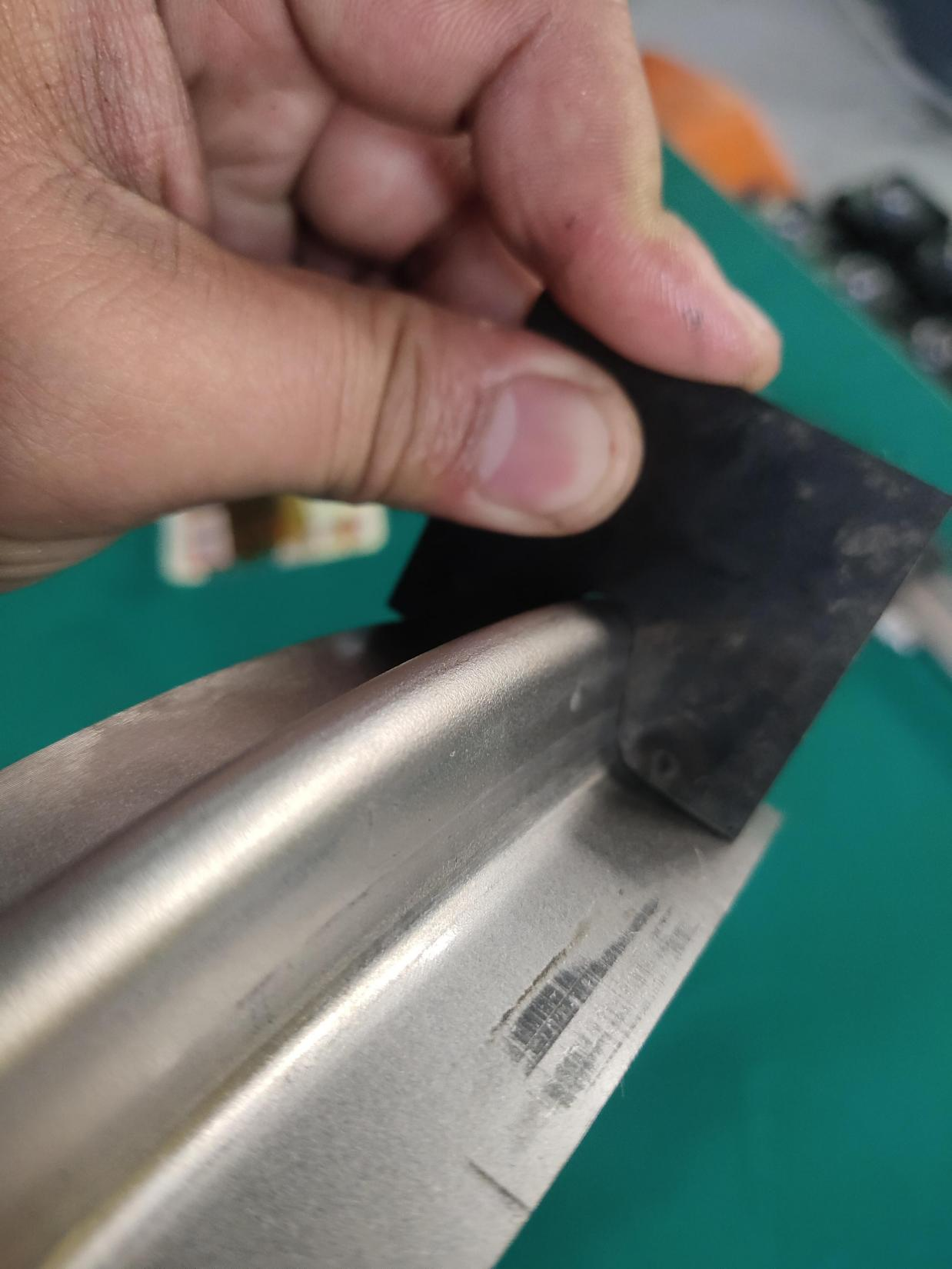

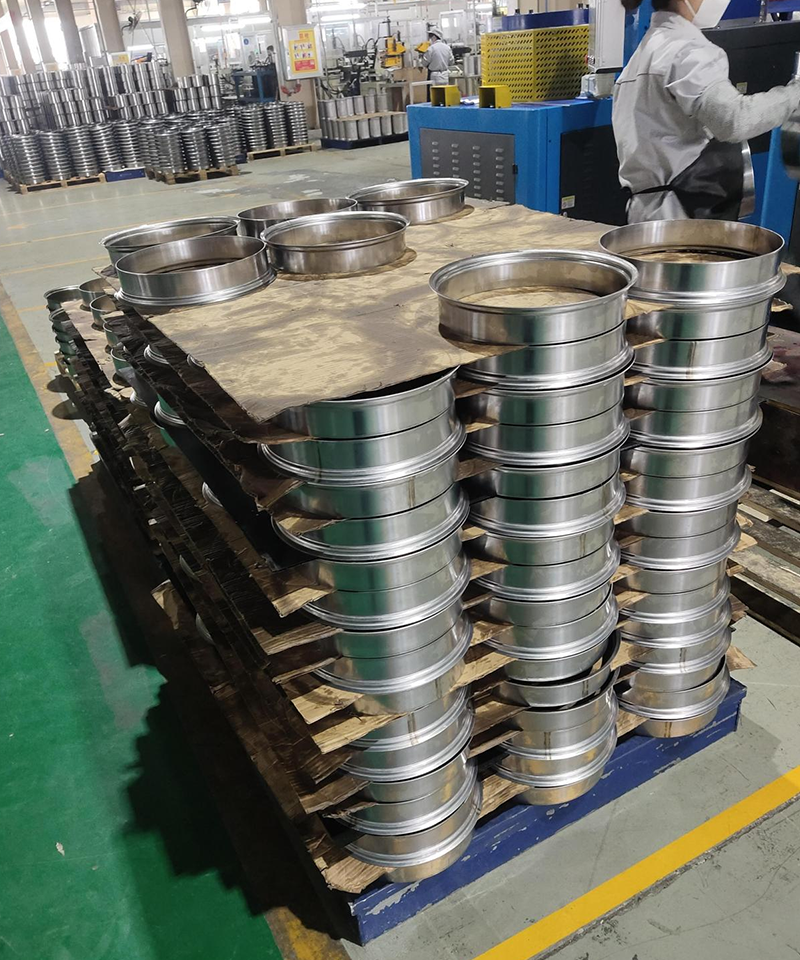

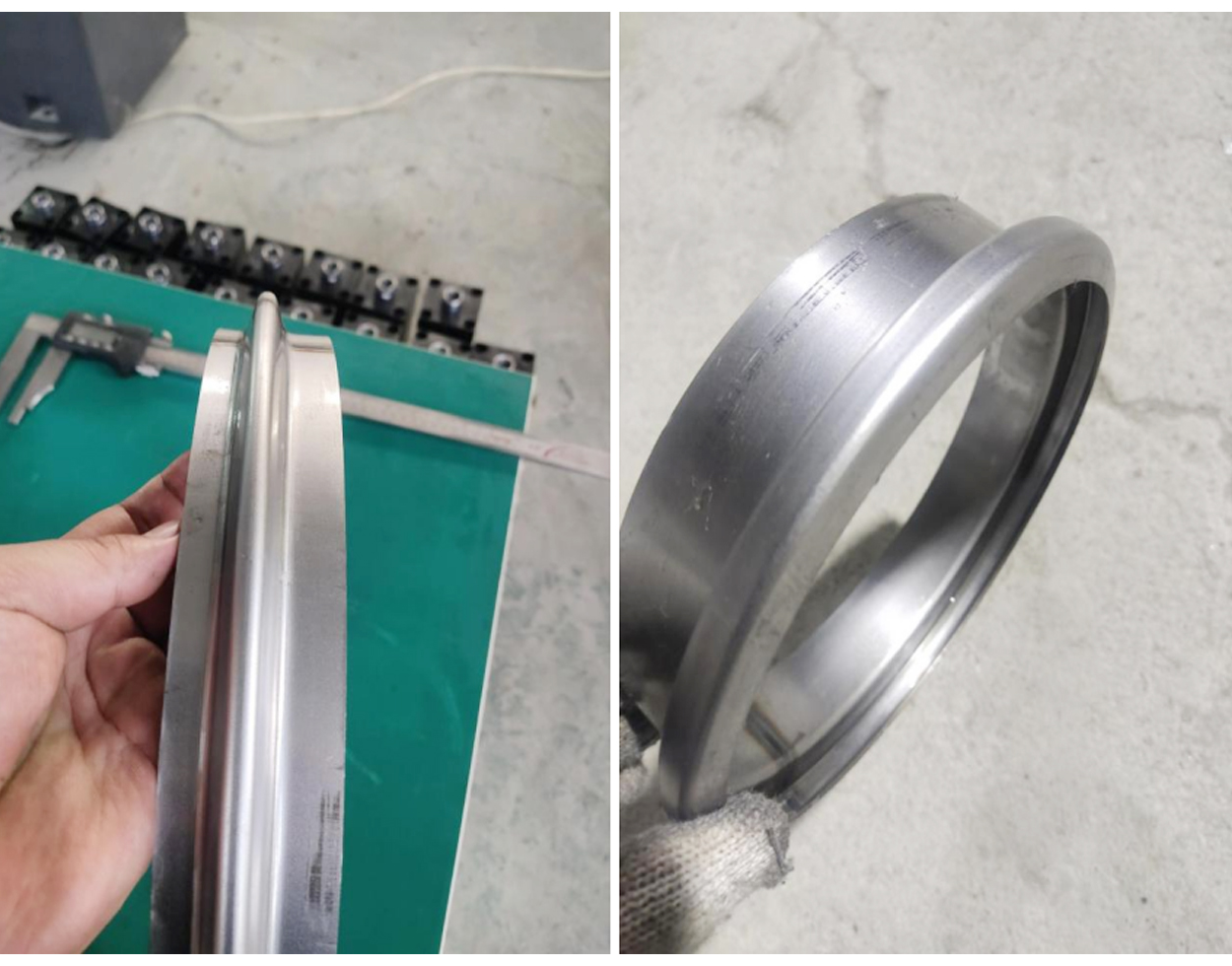

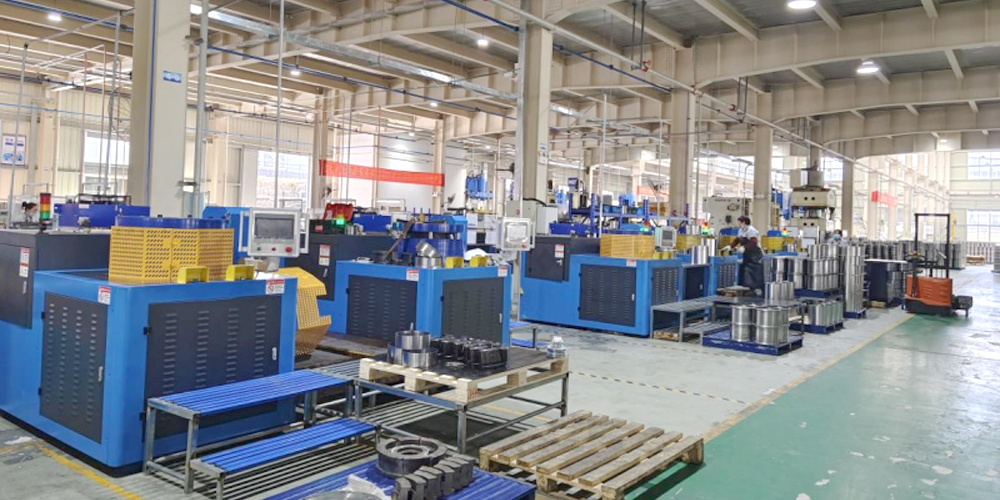

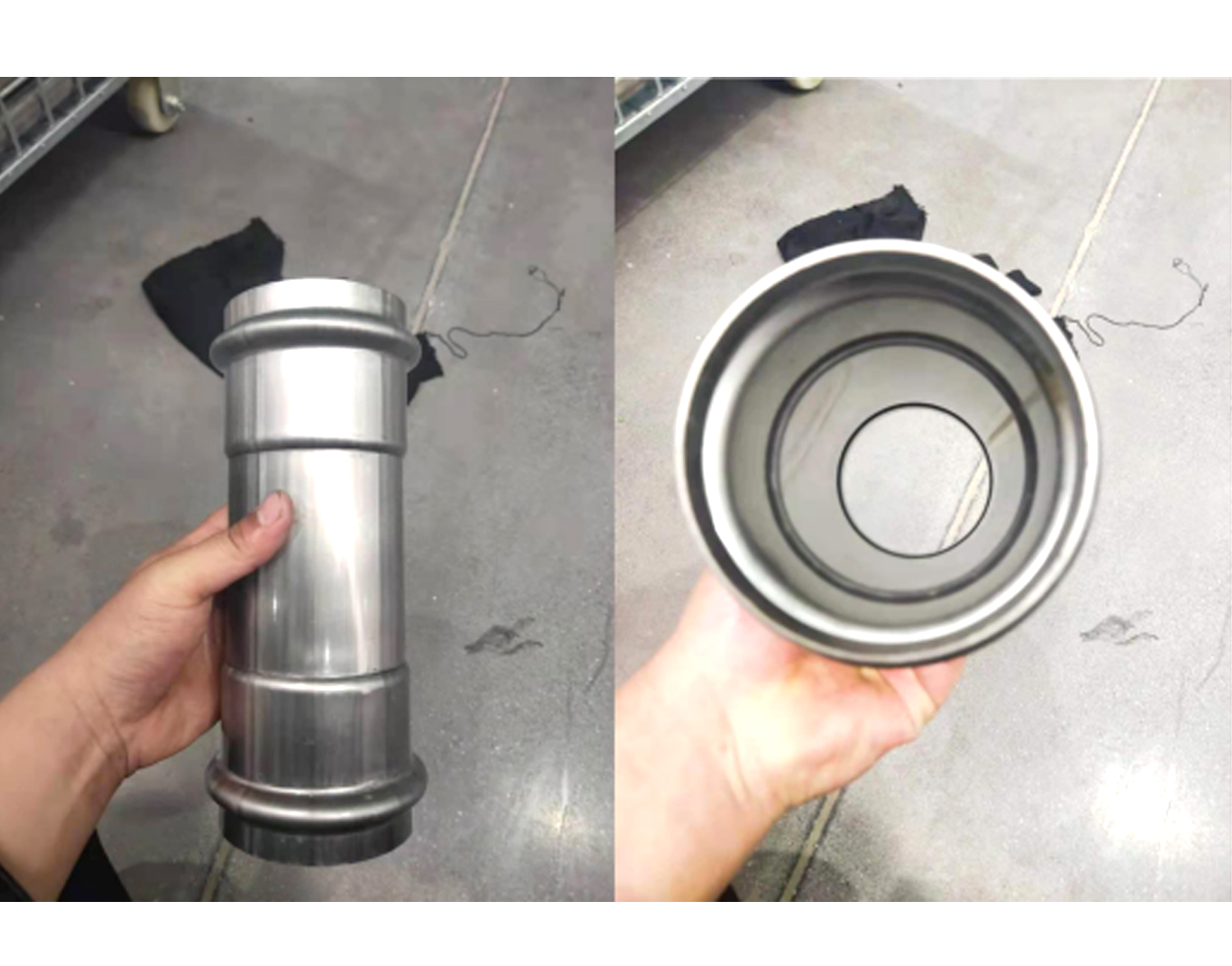

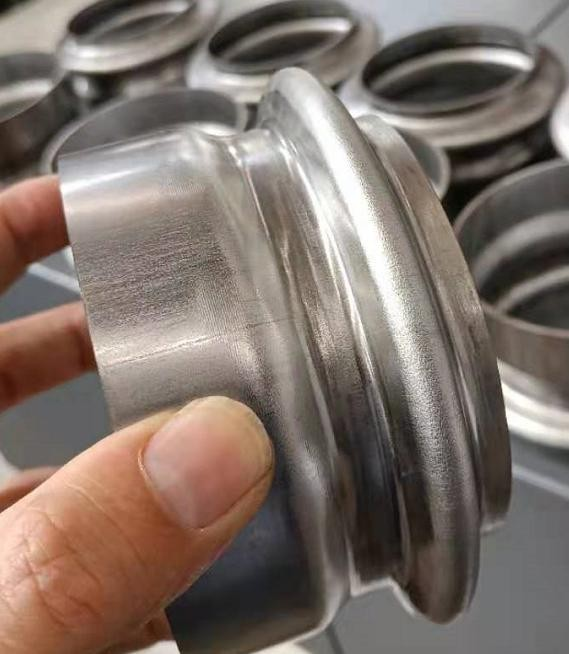

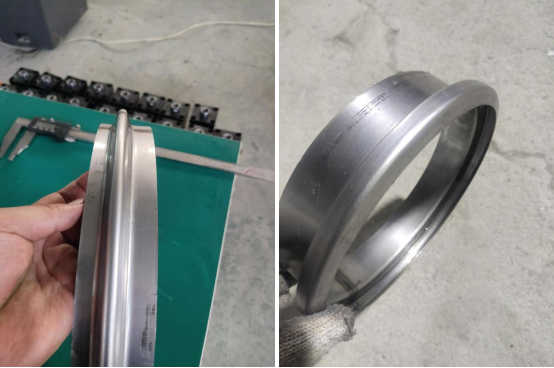

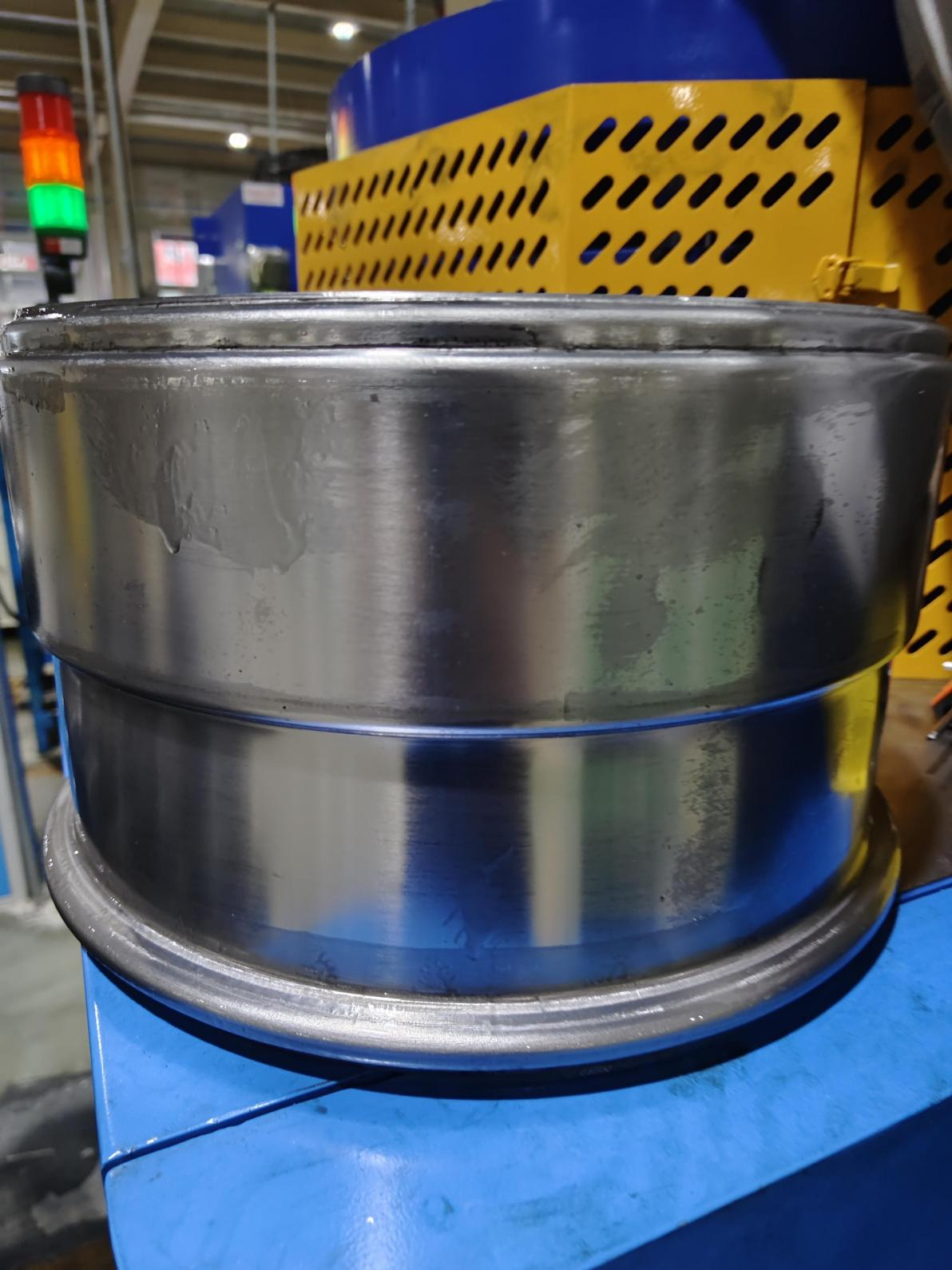

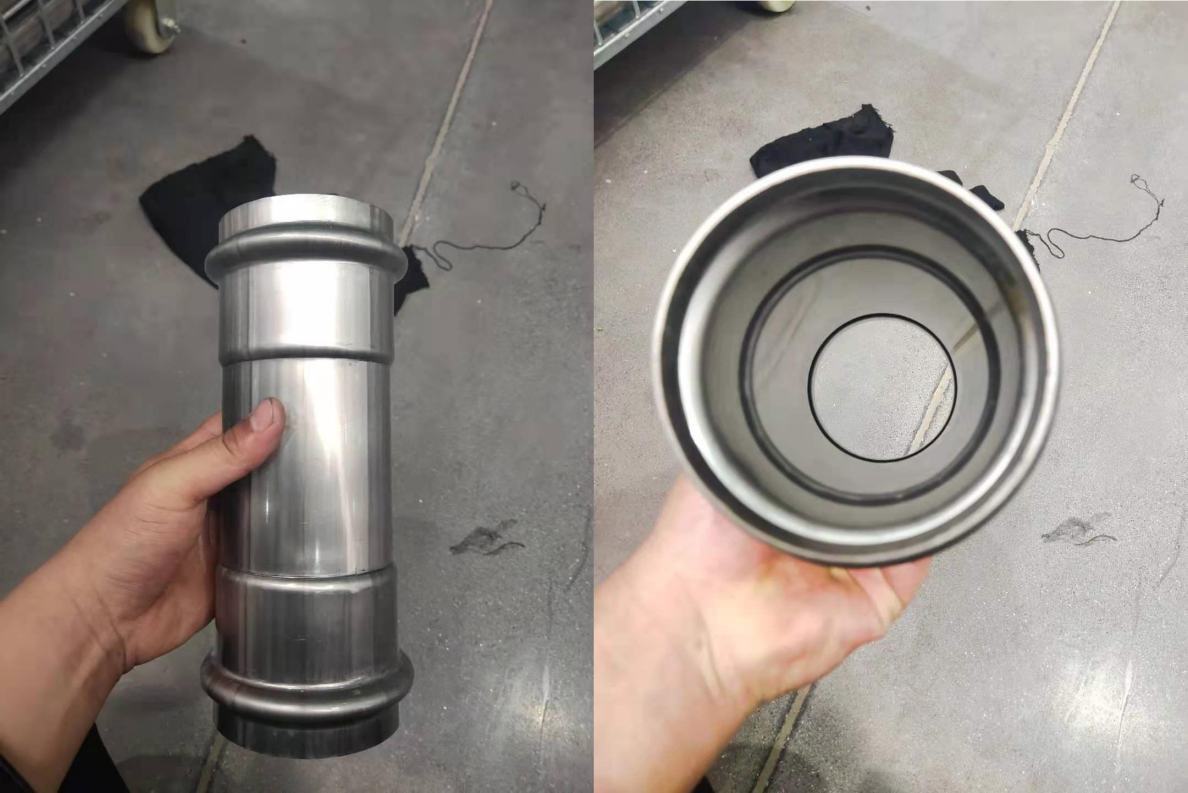

产 品 案 例 展 示

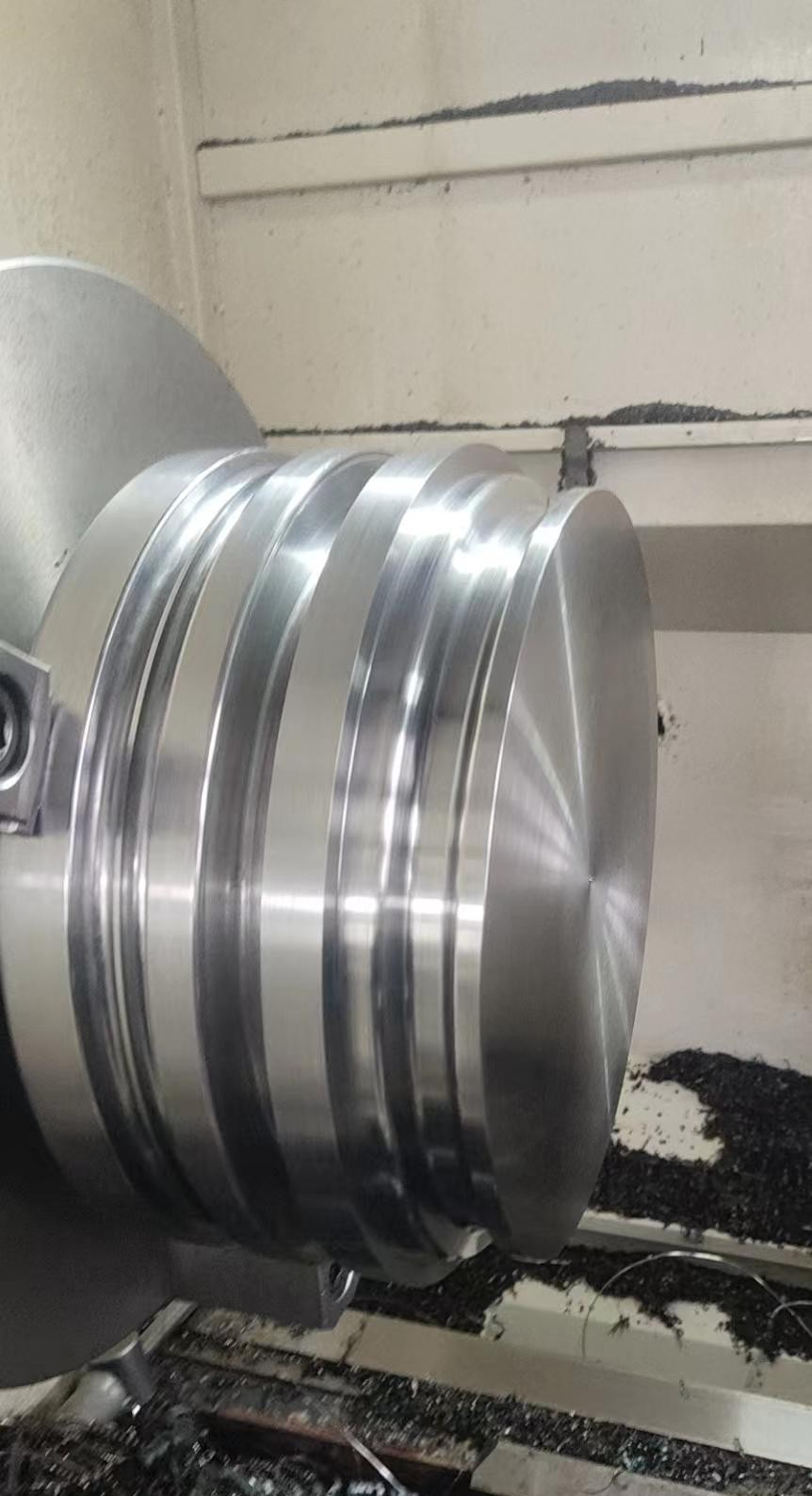

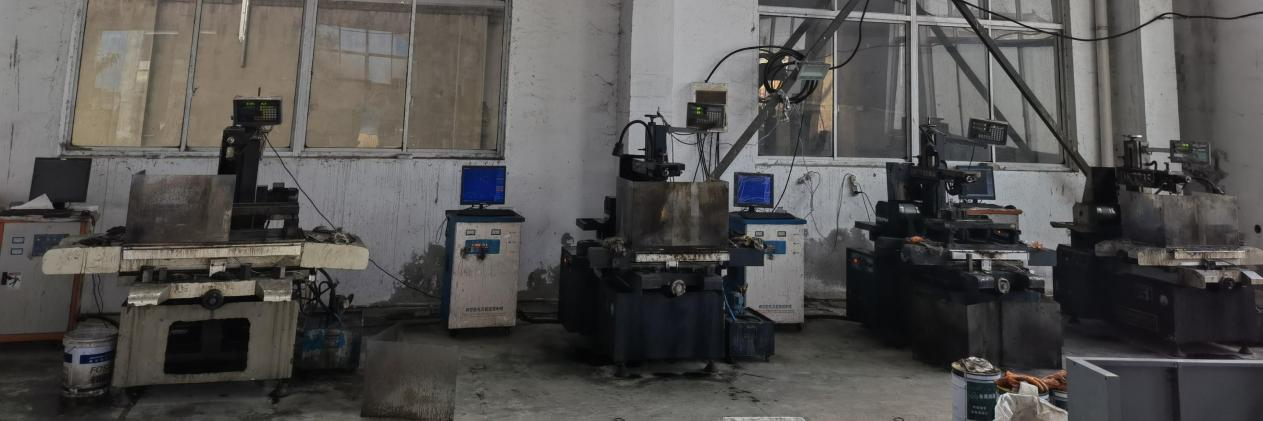

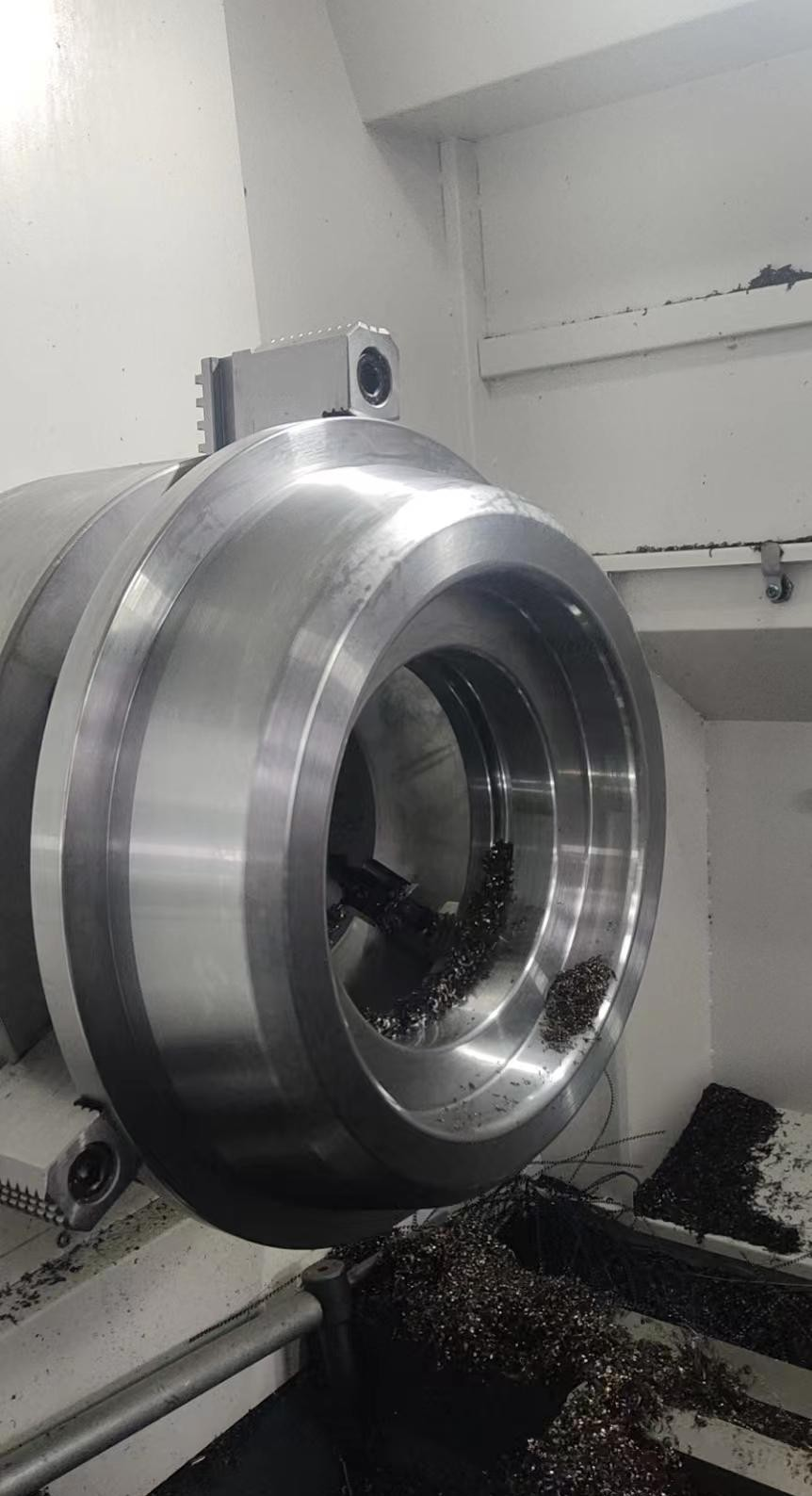

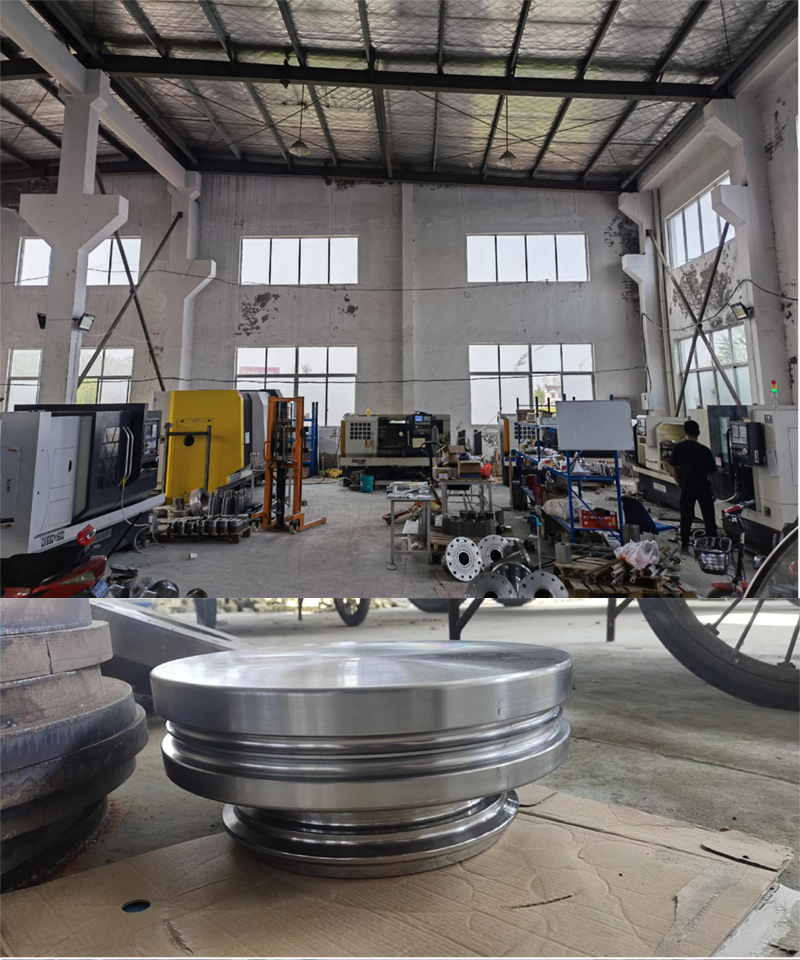

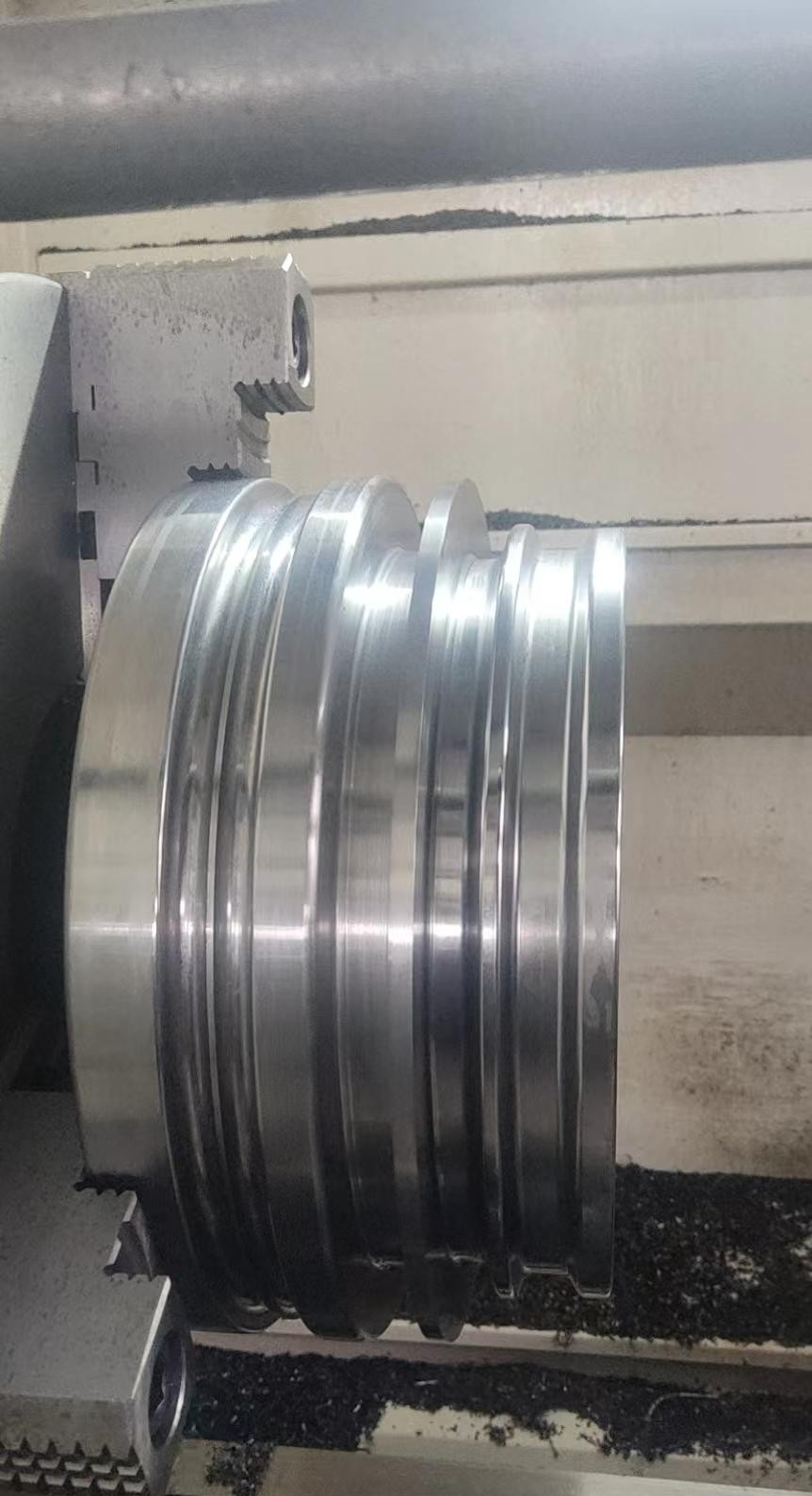

全数控机床加工中心直径 0-1100mm，主要用于模具开发，设备配件以及主要核心部件的加工制造，保证产品精度和交货时间，最快 12 天可完成 新 模 具 开 发 。
